Étape 2 : Configurez la position du cavalier situé au dos du graveur. Placez-le en position "maître" si votre graveur est destiné à être le périphérique principale du port IDE auquel vous allez le relier et en position "esclave" s' il est monté sur un port IDE intégrant déjà un périphérique réglé en mode "maître".

Étape 3 : Insérez le graveur dans la baie d' extension libérée et fixez-le en le vissant de chaque côté tout le maintenant aligné avec la façade du boîtier. Reliez un connecteur d' alimentationà votre graveur comme nous l' avons fait auparavant pour le lecteur CD/DVD.

Étape 4 : Si votre graveur partage le port IDE auquel il va être connecté avec un disque dur, munissez vous d' une nappe 80 fils et insérez le connecteur noir ou gris de la nappe au dos du graveur en fonction de son mode (noir = maître, gris = esclave). Une nappe à 40 fils sera suffisante s' il est seul sur la nappe IDE ou relié en série avec un lecteur CD/DVD. Dans ce cas branchez votre graveur sur le connecteur situé à l' extrémité de la nappe et le moins éloigné du connecteur central s' il est en position "maître" ou sur le connecteur central s' il est en position "esclave".

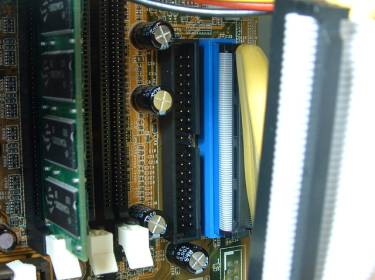

Étape 5 : Enfin, reliez l' extrémité de la nappe utilisé sur le port IDE de la carte mère. Il s' agit du port IDE secondaire (couleur noire) dans notre exemple puisque le port primaire est déjà utilisé par le disque dur et le lecteur CD/DVD. Un détrompeur permet de ne pas se tromper de sens.

Remarque : Il est inutile d' utiliser un câble audio pour un graveur comme nous l' avons fait avec le lecteur CD/DVD à moins que vous souhaitiez utiliser votre graveur comme lecteur audio à la place de votre lecteur CD/DVD.
