"Exemples de configurations IDE"
Nous allons dans cet exemple monter un disque dur IDE et voir ensemble les différentes configurations possibles.
Le disque que vous souhaitez ajouter est le disque principal de l'ordinateur que vous assemblez vous-même
Il s'agit du cas le plus simple car votre disque dur sera automatiquement celui qui hébergera votre système d'exploitation. Il se configure donc obligatoirement en maître et sera relié au port IDE primaire.

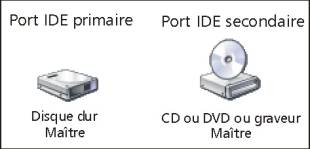

Si vous avez pour objectif de ne rajouter par la suite qu'un seul périphérique IDE en plus de votre disque dur comme un lecteur CD, lecteur DVD ou graveur, il est conseillé de placer ce deuxième périphérique sur le port IDE2. Votre disque dur et votre autre périphérique ayant chacun un contrôleur IDE dédié, les performances générales de votre configuration s'en trouveront améliorées. Bien entendu le deuxième périphérique étant seul sur le port IDE2, il devra de ce fait être réglé en mode maître.
Le disque que vous souhaitez ajouter est un disque secondaire
Votre ordinateur comporte alors au minimum deux périphériques : un premier disque dur et un autre périphérique IDE tel qu'un lecteur CD, lecteur DVD ou graveur.
Le disque déjà présent contenant déjà un système d'exploitation, il est nécessaire de le garder en mode maître sur le port IDE primaire. Plusieurs possibilités s'offrent à vous :
- Si votre périphérique est un lecteur de CD ou de DVD et qu'il est relié en mode esclave sur le port IDE primaire (sur la même nappe que votre disque d'origine), connectez votre nouveau disque sur le port IDE secondaire en mode maître.
- Si votre périphérique est un graveur relié en mode esclave sur le port IDE primaire, déménagez le sur le port secondaire en le réglant en maître. Votre nouveau disque dur sera alors à connecter en esclave sur le port IDE secondaire

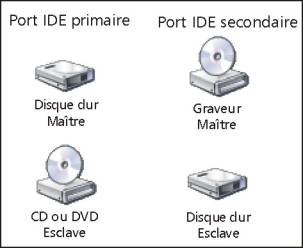

- Si votre ordinateur contient déjà un lecteur CD/DVD et un graveur, il est conseillé de placer le CD/DVD en esclave sur le port IDE primaire, le graveur et votre nouveau disque étant reliés respectivement en maître et esclave sur le port IDE secondaire.
Le disque que vous installez remplace votre ancien disque dur
Il suffit alors de brancher votre nouveau disque à la place de votre disque d'origine en le configurant de la même façon. Si vous souhaitez conserver votre disque d'origine au sein de votre configuration, alors branchez le comme s'il s'agissait d'un disque dur secondaire (les différentes configurations possibles sont alors celles du paragraphe précédent).
Optimisation des flux de données entre les périphériques IDE
Les différentes configurations indiquées ci-dessus ne sont bien entendu que des exemples. Libre à vous de connecter vos différents disques et périphériques comme bon vous semble du moment que la hiérarchie Maître/Esclave est respectée sur un même port IDE, et que le périphérique maître du port IDE primaire est le disque dur principal. Néanmoins nos exemples permettent une optimisation des flux de données entre vos différents périphériques IDE; lecteurs CD/DVD, graveurs et disques durs bien entendu.
