"Raccordement des ports USB du boîtier"
Votre boîtier présente peut être en façade deux ports USB qu 'il est également nécessaire de relier à votre carte mère si vous désirez les utiliser. D' autre part certaines cartes mère sont livrées avec des équerres intégrant en général deux ports USB supplémentaires à monter au dos de votre PC. Il est malheureusement souvent impossible de relier sur une même carte mère les ports USB de la façade du boîtier et ceux livrés avec l' équerre, faute de connecteurs suffisants. Suivez cette page pour relier les ports USB situés en façade de votre boîtier ou passez directement à la page suivante si vous désirez utiliser l' équerre livrée avec votre carte mère.

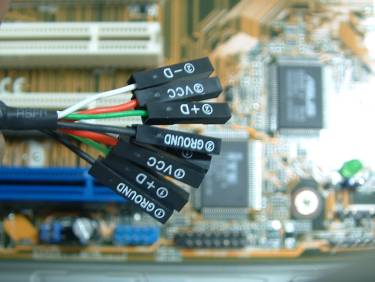

Étape 1 : Repérez les câbles liés aux connecteurs USB de la façade de votre boîtier (2x4 brins en général notés VCC, Ground, -D et +D).

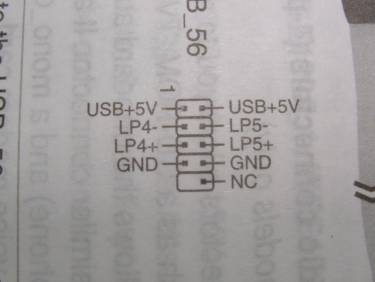

Étape 2 : Repérez l' emplacement des connecteurs sur lesquels doivent être reliés les différents brins des câbles USB en vous aidant de la documentation fournie avec la carte mère. Il s' agit d' une opération très simple.
Dans notre exemple, la correspondance est la suivante :
câble 1 : Ground relié à GND, VCC relié à USB+5V, -D relié à LP4- et +D relié à LP4+.
câble 2 : Ground relié à GND, VCC relié à USB+5V, -D relié à LP5- et +D relié à LP5+.

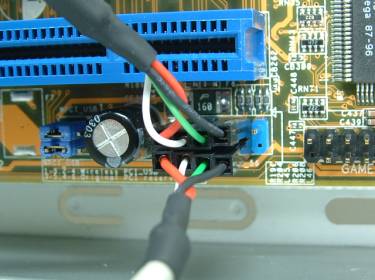

Étape 3 : Remarquez le parallélisme de branchement des différents brins formant les câbles USB.
