"Montage des équerres livrées avec la carte mère"
Certaines cartes mères sont livrées avec des équerres intégrant des ports USB, un port jeu ou d' autre connecteurs à intégrer au dos du boîtier. Dans notre exemple, nous allons installer une équerre comportant 2 ports USB supplémentaires et un port jeu (branchement manettes de jeux anciennes et clavier musical).

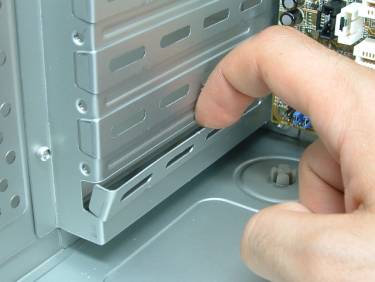

Étape 1 : Retirez l' équerre métallique d' origineà l' emplacement où vous souhaitez insérer votre nouvelle équerre en la tordant dans un mouvement de va et vient.

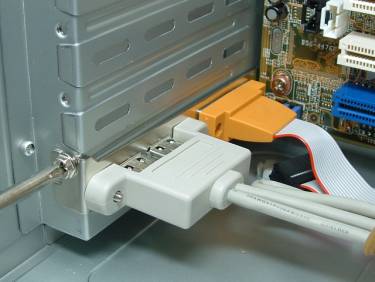

Étape 2 : Insérez votre équerre à la place en prenant soin de bloquer son extrémité entre la carte mère et le châssis du boîtier, puis vissez la avec un tournevis cruciforme.
Étape 3 : Consultez la documentation de la carte mère afin de trouver où relier les différents câbles des ports de l' équerre

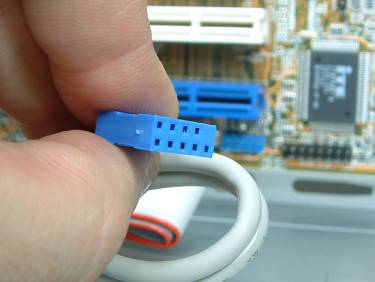

Étape 4 : Reliez chacun des câbles des ports de l' équerreà la carte mère.

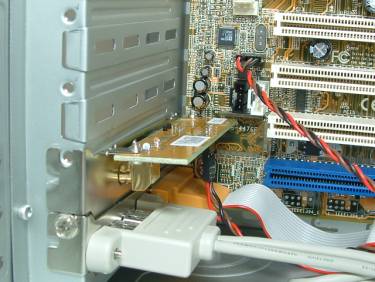

Étape 5 : Renouvelez la même opération pour les autres équerres, exemple dans notre cas la sortie audio numérique.
