"Câblage du disque dur"
Avant de vous lancer dans le câblage du disque dur, nous vous invitons vivement à consulter les sujets suivants :
Les nappes IDE (voir...)
Étape 1 : Reliez un des connecteurs d' alimentation au disque dur. Il est possible de récupérer un de ces connecteurs du câble déjà utilisé pour le lecteur de disquettes (notre illustration).
Étape 2 : Munissez vous de la nappe IDE à 80 fils livrée avec la carte mère. Cette nappe est composée de trois connecteurs : un noir, un gris et un bleu. Dans notre exemple nous utilisons un nappe IDE ronde, moins large qu 'une nappe IDE plate et donc permettant une meilleure circulation de l' air. (connecteurs noir : branchement du périphérique IDE maître, gris : branchement du périphérique IDE esclave, bleu : connecteurs utilisé pour relier la nappe IDE à la carte mère.

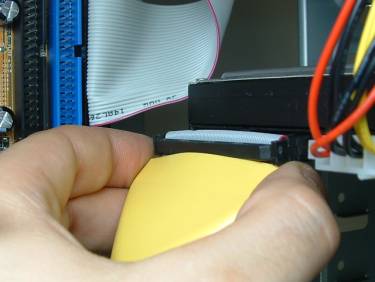

Étape 3 : Insérez le connecteurs noir de la nappe dans le connecteurs mâle situé à l' arrière du disque dur. Un détrompeur évite tout mauvais branchement.

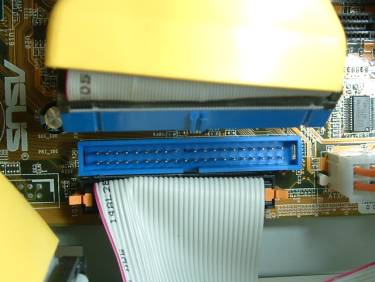

Étape 4 : Insérez le connecteurs bleu situé à l' autre extrémité de la nappe dans le port IDE primaire de la carte mère, coloré lui aussi en bleu.
