"Montage du ventilateur du processeur (Athlon & Duron)"
Étape 1 : Si votre dissipateur de chaleur comporte déjà un coussinet en plastique mou ou en mousse faisant office de contact thermique, enlevez-le à l' aide d' une fine lame en prenant soin de ne pas trop railler la surface du dissipateur. Ce dernier doit être à la fin de cette opération complètement lisse et propre.
Étape 2 : Accrochez les pattes du dissipateur sur les fixations du socket situées à l'oposé de la base du levier ZIF, puis mettez votre dissipateur à l' horizontal. Ce dernier doit être posé sur les coussinets en mousse du processeur. Prenez garde à ce que le dissipateur ne repose pas sur le socket.
Étape 3 : Passons maintenant à l' étape la plus difficle du montage pour les PC équipés de processeurs Atlon et Duron : la seconde fixation du dissipateur sur le socket. Pour cette opération, munissez-vous d' un petit tournevis avec une fine tête plate.

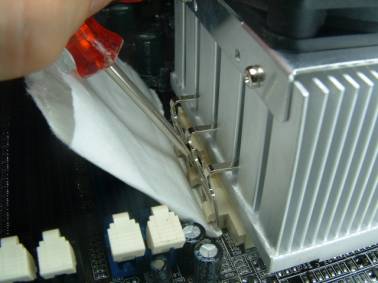

Étape 4 : Protégez votre carte mère en dessous des pattes de fixation du socket en y plaçant un morceau de carton assez épais. Placez le tournevis dans la cale prévue à cet effet, et poussez fortement mais sans brutalité les attaches du dissipateur vers les pattes de fixation du socket, jusqu'à ce que les deux se clipsent ensemble.
Étape 5 : Raccordez le câble d' alimentation du ventilateur au connecteur "CPU FAN" situé sur la carte mère à proximité du processeur. Un détrompeur vous indique le sens de branchement.
